Продукт

Датчик силы консольного типа TDH
Категория
Ключевые слова

Характеристики продукта
◆ Один датчик измерения давления.
◆ Нержавеющая сталь, легированная сталь и другие эластичные материалы являются дополнительными с высокой точностью деформации.
◆ Встроенный усилитель, обеспечивающий избыточность.
◆ Низкая общая высота, высокая прочность конструкции.
◆ Некоторые продукты получили сертификат безопасности класса PLd
Отрасль применения
Складское оборудование
Высотная рабочая платформа
Цементный смесительный узел
Оборудование для защиты окружающей среды
Упаковочное оборудование
Экспериментальное измерение силы
Металлургическое оборудование

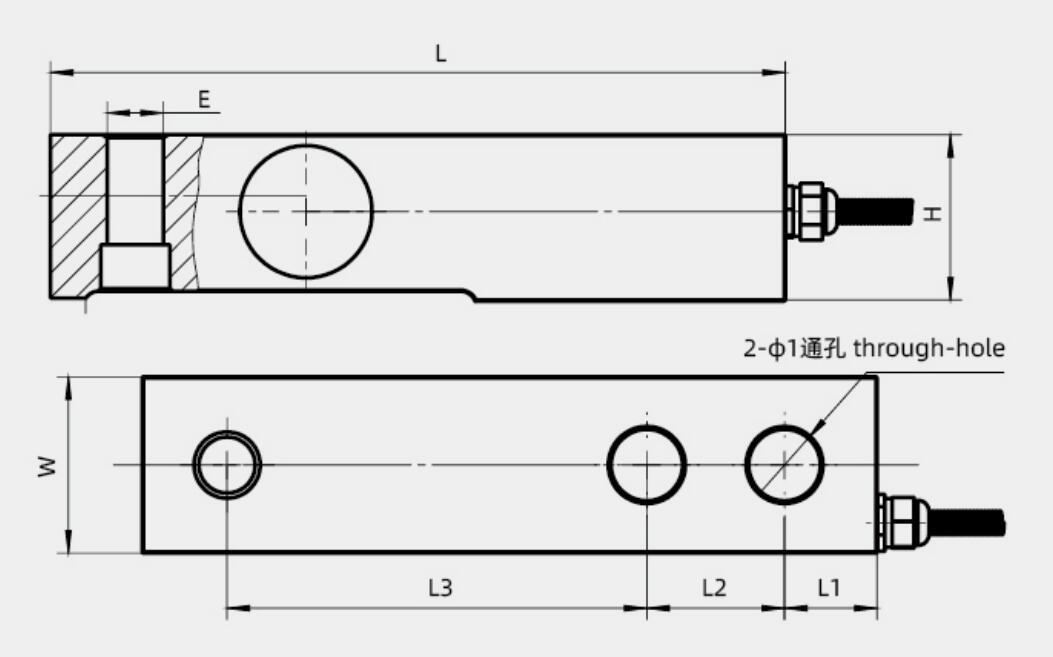

Габаритные размеры (по запросу)

Диапазон (T) | L1 | L2 | L3 | L | H | W | E | φ1 |
1 | 16.4 | 25.4 | 76.2 | 133.4 | 30.2 | 30.7 | M12 | 13 |
23 | 18 | 64 | 100 | 202 | 43 | 40 | M16 | 15 |
5 | 20 | 67 | 124 | 235 | 65 | 48 | M20 | 20 |
Технические параметры
Рутинное тестирование | Спецификация | Единица измерения | |
Номинальная нагрузка | 00-5 | T | |
Безопасная нагрузка | 120 | %F.S. | |
Предельная нагрузка | 150 | %F.S | |
Нелинейная погрешность | ±0,05 | %F.S. | |
Погрешность запаздывания | ±0,05 | %F.S. | |
Повторяемость | ±0,05 | %F.S. | |
Температурный дрейф нуля | s±0,05 | %F.S./10℃ | |
Ползучесть (30 мин) | ≤±0,02 | %F.S. | |
Диапазон температурной компенсации | -20-60 | ℃ | |
Рабочая температура | -30-80 | ℃ | |
Напряжение питания | 9-32 (милливольтный выход 5-12) | VDC | |
Чувствительность | 1.5 | 2 | ±0,05 мВ/В |
Входное сопротивление | 380 | 700 | ±150 |
Выходное сопротивление | 350 | 700 | ±3Ω |
Нулевой выход | ≤1 | %F.S. | |
Сопротивление изоляции | ≥5000 | MΩ(50VDC) | |
Класс защиты | Дополнительно класс защиты IP68 |
Список выбора типа
Дисковый датчик силы | ||||||
Код | Способ подключения | |||||
X | Авиационный разъем | |||||
Y | Кабельный разъем | |||||
O | Другой разъем | |||||
| Код | Метод вывода | ||||
A | 4-20mA | |||||
V1 | 0.5-4.5V | |||||
V2 | мВ | |||||
V3 | 0-10V | |||||
V4 | 0-5V | |||||
C | CAN | |||||
R1 | 485 | |||||
R2 | 232 | |||||
Код | Диапазон | |||||
T | 0-5T | |||||
| Код | Направление силы | ||||
T | Одностороннее натяжение | |||||
P | Одностороннее сжатие | |||||
| Код | Материал | ||||
B | Нержавеющая сталь | |||||
H | Легированная сталь | |||||
O | Другой материал | |||||
| Код | Класс точности | ||||
H | Высокая точность | |||||
R | Общая точность |
